| 概 述 |

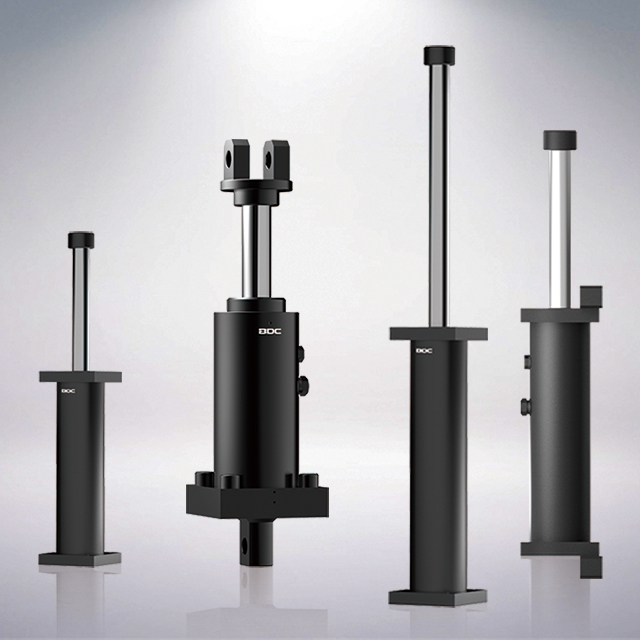

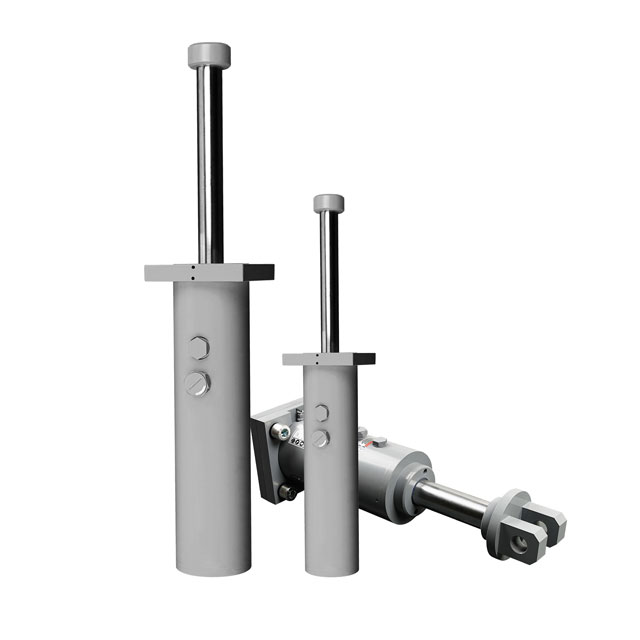

| BHDA氣囊式可調節重型液壓緩沖器是在行程小于300mm的部分BHD系列產品基礎上，增加了可調節組件，實現了通過旋轉調節螺母改變阻尼力以適應應用參數發生變化時的工況，為用戶提供了極大的選型便捷性和應用靈活性。單一型號即可滿足眾多不同工況的需要，終端用戶如遇工況改變，也可通過調節調節螺母來重新獲得較佳緩沖效果。 |
|
| 調節方法 |
| 1.調節刻度分為1-5檔；1檔提供的阻尼力較小，對應的沖擊速度較大；5檔提供的阻尼力較大，對應的沖擊速度較小。 2.檔位務必從1檔開始調節，根據緩沖效果，逐步加大檔位。如從大檔位開始調節易造成緩沖器過載損壞。 3.調節前，需擰松鎖緊螺釘；調節完畢后，切記擰緊鎖定螺釘，防止調節螺母在沖擊過程中轉動使檔位發生變化。 |
 |
| 性能及優點 |
1.阻尼力可調節，選型便捷應用靈活。
2.設計符合OSHA，AISE，CMMA標準以及其他例如DIN和FEM安全規定。
3.適應的沖擊速度范圍：0.75M/S-3.25M/S;較大循環沖擊次數60次/小時。

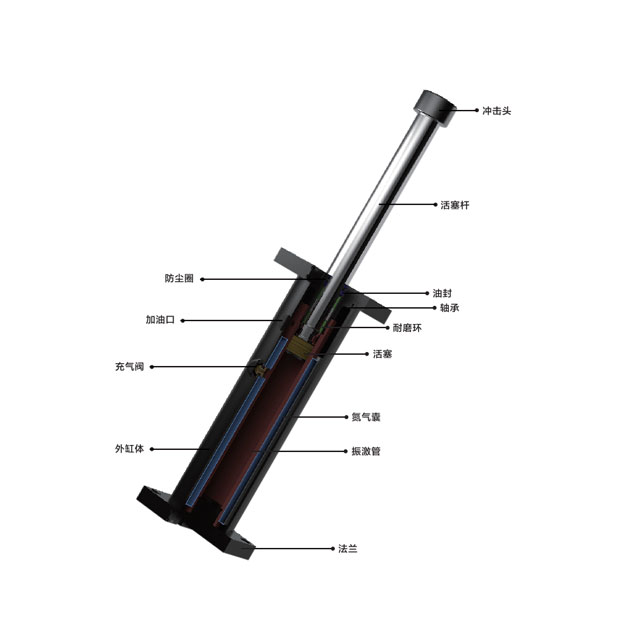

4.氮?dú)饽覂H為活塞桿復位設計，回復力較小。
5.外缸體采用特殊環氧噴漆和活塞桿為鍍硬鉻，可用于戶外及高腐蝕環境
6.可選附件多：包括防塵罩、U型夾、安全纜及活塞桿安全復位傳感器。
7.專用密封件和特種液壓油的結合，可以提高標準的工作溫度范圍：從（-10℃~60℃）擴大到（-35℃~100℃）
8.可依據客戶要求，提供特殊設計產品。 |
|
| 訂購示例 |
BHDA氣囊式可調節重型液壓緩沖器
在訂購時需提交的應用數據
移動物體重量：W (kg)
沖擊速度：V （m/s）
額外驅動力(如有)：Fp（N）
并用緩沖器數量：n (支)
每小時沖擊次數：a (次數/小時)
其他（如溫度，環境條件,標準等） 注：1.BHDA系列產品為用戶特殊訂制產品，需根據用戶提供的應用數據來設計節流孔。
3.如使用現場多粉塵等比較惡劣環境，尤其對緩沖器壽命要求較高時，建議選用防塵罩來保護活塞桿。
3.當安裝位置高于2m時，建議選用附件-安全纜，防止墜落事故。
4.如用戶系統需獲得活塞桿是否完全復位信號，可選用活塞桿安全復位傳感器。 |
|
| BHDＡ氣囊式可調節重型液壓緩沖器檢索表 |
|
型號 | 緩沖行程
(mm)
S | 每次較大吸收
能量范圍
(Nm/C)
ET | 外缸體尺寸
（mm）
C | 頁碼 | |
BHDA3.0x(行程) | 50-1422 | 9600-4170294 | 130 | 35-36 | BHDA4.0x(行程) | 50-1200 | 15100-271600 | 200 | 35-36 | BHDA5.0x(行程) | 100-1200 | 46700-467000 | 215 | 35-36 | BHDA6.0x(行程) | 100-1200 | 76500-805000 | 275 | 35-36 |
|
